產品介紹

產品功能介紹

本儀器是參照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0722-1993《瀝青混合料中瀝青含量試驗（離心分離法）》所規定的要求，提高離心分離轉速，采用計算機控制技術設計制造的自動化瀝青抽提儀器。本儀器自動提取瀝青混合料中的瀝青組分，快速測定瀝青混合料的油石比，可對集料進行初步篩分。






一、主要技術特點

1、本儀器為落地式結構，是一款自動化、智能化的瀝青混合料瀝青含量試驗儀器。

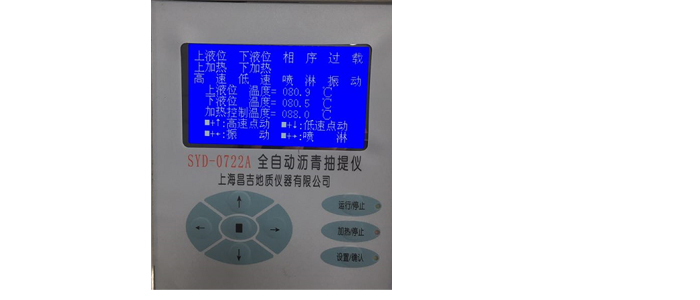

2、本儀器采用微處理器技術，人機對話模式，參數設置、運行狀態、數據顯示由液晶顯示屏中文顯示，直觀、便捷。
3、本儀器集瀝青抽提和溶劑回收功能為一體，溶劑閉路循環使用，對環境污染小，獨有的高速——低速——高速的抽提轉速配置，使微細礦粉收集更完全，測試結果更可靠。



二、主要技術參數及指標

1、試樣容量：        1000g～1500g
2、抽提精度：        ≤0.1%
3、抽提時間：        (20～40)分鐘/次
4、離心分離轉速：    5500r.p.m、11000r.p.m
5、工作環境溫度：    (5～40)℃，相對溫度﹤80%
6、冷卻水：          壓力：≥2bar，水溫：≤12℃
7、設備總重（凈重）： 約300kg
8、設備外形尺寸：    1400mm×800mm×1600mm（長×寬×高）
9、工作電源：        AC380V、50Hz，5000W，三相五線制


產品配置清單

一、SYD-0722A型瀝青全自動抽提儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	“SYD-0722A型瀝青全自動抽提儀”主機	臺	1
2	標準篩	套	1	已裝于儀器
3	“○”型密封圈（￠122×3.55）	只	1	已裝于儀器
4	離心筒	只	1	已裝于儀器
5	離心筒提手	只	1
6	濾紙（385×200×0.10）	張	500
7	塑料水管	米	10
8	漏斗	只	1
9	使用說明書	份	1
10	合格證書	份	1
11	產品保修卡	份	1

二、SYD-0722A型瀝青全自動抽提儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	三氯乙烯	工業級	30升
2	通循環水			自來水

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

0722（A)瀝青混合料自動抽提儀
 操作規程和使用維護保養


一．安裝調試注意事項

     儀器要放置在水平堅實的地面，檢查現場電源（三項五線制）確?？煽拷拥兀▏澜愕鼗旖樱z查現場冷卻水壓力要求大于2bar, 冷卻水溫小于18℃，上電后檢查相序是否正確并調整，按說明書操作要求點動檢查低速、高速、振動、噴淋裝置是否正常動作。
二．故障的判斷及現場維修
  1.離芯筒試驗結束后取出困難，一般是因為在放入離芯筒時在離芯筒的外表面及離芯筒座密封圈處沒有按照操作說明要求均勻涂抹硅油造成的，每次開始試驗前必須要涂抹硅油。
  2.試驗完成后出現混合料清洗不干凈時一般是因為三氯乙烯溶劑失效造成的，建議用戶購買正規廠家三氯乙烯（工業用甲級醇）此時添加或更換三氯乙烯可解決清洗不干凈的問題，如果一次性清洗混合料超過1500g時建議用戶分2次抽提，第一次抽提結束后打開上蓋人工攪拌翻轉混合料在進行第二次抽提。
三氯乙烯的回收是需要一定的時間每次抽提結束后需等待三氯乙烯回收完成后方可進行下一次試驗。
      3.試驗過程中出現混液現象時一般是未按照每次抽提結束后需等待三氯乙烯回收完成后方可進行下一次試驗造成的?；厥?a href="/index.php?s=tag&name=xiang" target="_blank">箱要定期放掉瀝青殘液并清洗回收箱否則會因為浮球開關失效卡阻造成加熱溫度升高燒壞加熱板。
      4.抽提儀漏液的處理辦法：如果是管道滲漏可緊固接頭處的螺帽如不能解決滲漏的問題則需要更換密封圈，上下箱體接頭處如果出現滲漏可用橡膠錘沿上箱體四周均勻敲擊并調整鎖扣的張緊度，重新鎖上鎖扣可排除故障。
      5.瀝青混合料塞應用軟毛刷清理，嚴禁使用銳器劃刮造成損壞。
      6.儀器出現過載故障報警一般是因為用戶在儀器沒有正常運轉的情況下人工沖洗瀝青混合料使清洗液流入離芯筒內造成的，此時啟動抽提儀會引發過載故障報警并會損壞離芯筒座。
          以上建議供參考希望對現場安裝維護人員有所幫助。
